光电综合设计实验课参加者 王嘉舜

今天的青岛，春风和煦，校园里的樱花陆续开放。走在去实验室的路上，我的心情格外轻松。下午的光电综合设计实验，是我期待已久的内容——设计一个能把一束光平均分成两束的光功率分配器。

实验用的是专业的光学仿真平台，老师先给我们讲解了实验要求和操作规范，还特意介绍了这个器件的实际用途。他说，这个小小的分流器是光纤通信网络里的核心部件，我们日常刷视频、打电话、发消息的光信号，都要经过无数个这样的器件，才能从千里之外传到我们的手机上。看似简单的一根“光导管”，背后藏着光的干涉这一奇妙的物理原理。

打开软件，从模板里调出基础结构，我才发现它比我想象的精巧得多，整个器件全部加起来还不到一根头发丝的粗细。我先按照课本上的光学原理，一步步计算出了中间干涉区的理论长度，信心满满地搭建好模型，调整好基础设置，点击了运行按钮。

可几分钟后，仿真结果给了我当头一棒。不仅有不少光在传输过程中白白损耗掉了，两个输出端的光强也相差不少，完全达不到实验要求。我对着屏幕反复检查了模型的每一个部分，翻遍了课件也没找到问题所在。旁边的同学也遇到了同样的困扰，我们凑在一起讨论，才想起老师课上提过的一个容易被忽略的细节：理论公式描述的是绝对理想的情况，而实际器件里连接不同部分的过渡结构，会让光提前进入干涉状态，相当于悄悄改变了干涉区的有效长度。

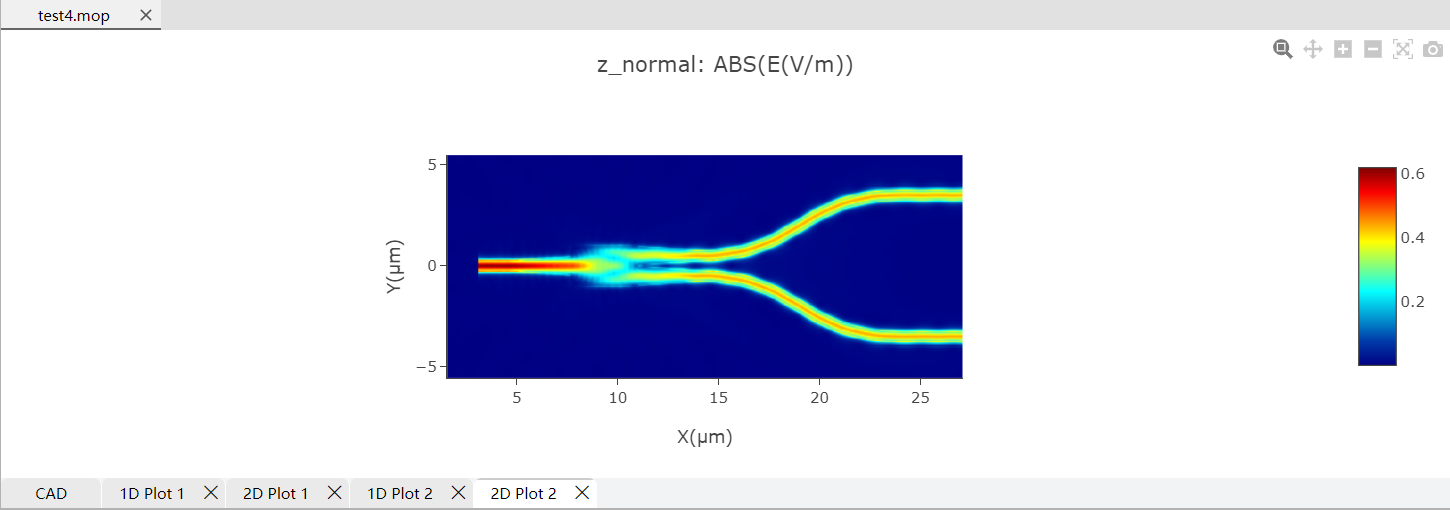

找到问题的根源后，我开始一点点微调干涉区的长度，每次调整都要重新运行一次仿真。看着进度条一点点加载，我的心也跟着悬了起来。就这样反复调试了二十多次，当我再次点击运行按钮后，屏幕上的数值终于变成了我想要的样子：两个输出端的光强几乎一模一样，总损耗也控制在了要求范围内，完全满足实验的所有指标。

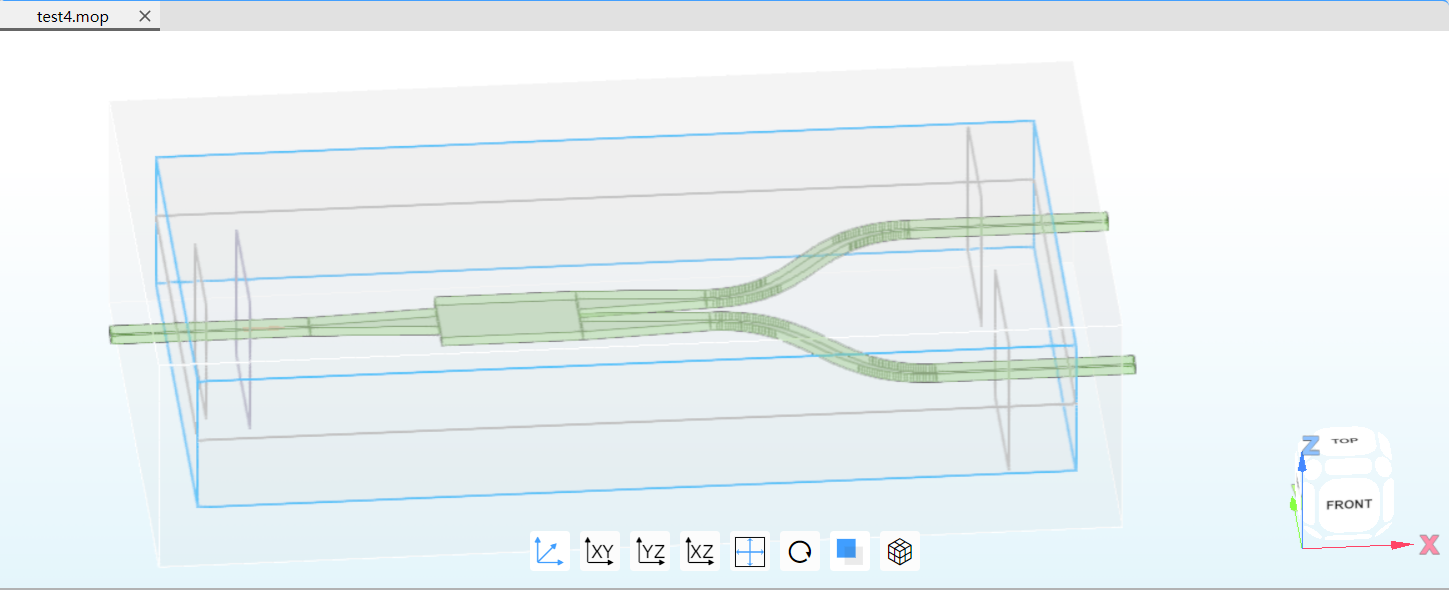

看着屏幕上绿色的波导结构，光的轨迹像一条温柔的丝带，在中间平稳地分成两股，我心里满是成就感。那些看似枯燥的公式和原理，真的变成了实实在在、改变我们生活的技术。

走出实验室时，夕阳已经把教学楼的外墙染成了暖金色。这次实验让我真切体会到，科学并不是纸上谈兵，只有亲手实践、反复打磨，才能真正读懂它的奥秘。
