今天，我们的逆向工程比赛备赛进入了新的阶段——在完成三维扫描与逆向建模之后，正式开展轻量化优化与ANSYS仿真验证。相比前期对几何形态的还原，这一阶段更像是在结构内部做手术，每一步都直接关系到最终方案的成败。

实验室里，电脑风扇的低鸣声与键盘敲击声交织在一起。屏幕上打开的是已经完成的模型：由点云重构而来的曲面光顺、特征完整，孔位与装配基准也已经校正完毕。这是我们连续几天反复修补误差、对齐基准的成果。看似“已经完成”的模型，此刻却只是新的起点。

在Inspire中，我们首先重新定义了设计空间。去掉非承载区域后，只保留关键受力路径，并设置对称约束以保证结构合理性。加载条件的设定尤为关键：一端固定约束，另一端施加等效载荷，我们反复核对方向与大小，避免仿真从一开始就错了。老师曾提醒：“力的方向错一度，结果可能差一倍。”这句话让我们每一步都格外谨慎。

随着拓扑优化的启动，屏幕上的结构逐渐生长出一种类似骨架的形态——中间区域被镂空，材料沿着主应力路径重新分布，形成流畅而有力的支撑。这一刻，原本抽象的力学概念仿佛变得可视化了。我们一边记录体积分数的变化，一边观察结构演化过程，尝试在轻量化与刚度之间找到平衡点。

但优化结果并不能直接使用。导出模型后，我们在CAD中进行重建，对关键连接处增加圆角过渡，并对薄弱区域适当加厚。随后，将模型导入ANSYS进行验证。

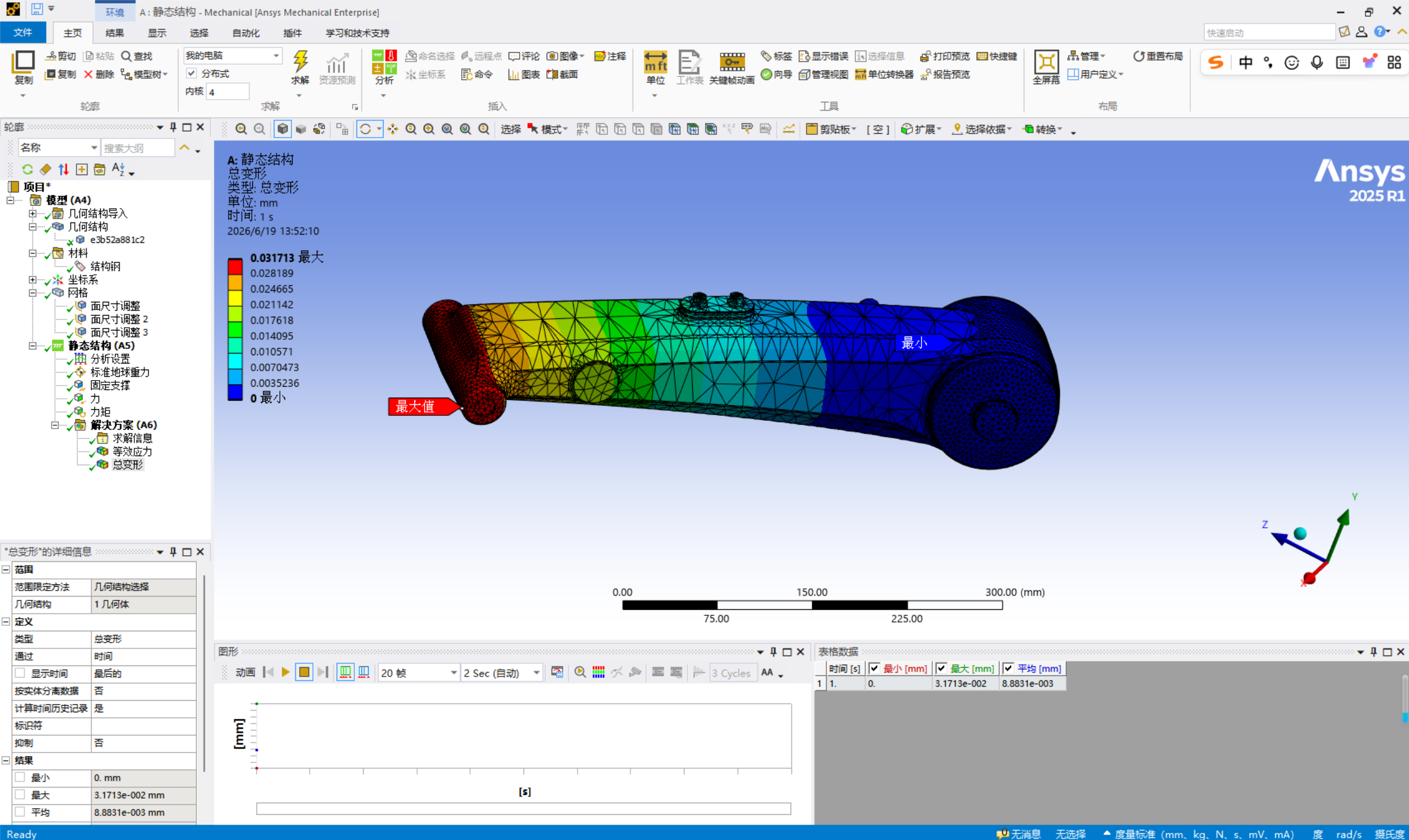

仿真的过程远比想象中复杂。网格划分时，我们从自动网格开始，但很快发现局部应力集中区域需要加密，于是手动调整单元尺寸；接触关系、约束条件逐一检查，确保没有虚约束或自由度遗漏。第一次计算结束，应力云图上局部区域呈现出明显的高应力集中，我们一度陷入沉默。

“是不是这里的过渡太急了？”队友指着模型的一处连接区域。我们迅速返回建模软件，调整结构、增加圆角半径，再次导入仿真。这样的循环反复进行了好几轮：修改——导入——划分网格——求解——分析结果。每一次改动都不大，但累积起来，结构逐渐变得更加合理。

当某一次仿真结果显示最大应力低于材料屈服极限、安全系数达到预期时，我们终于长舒了一口气。那一刻，没有人欢呼，却都有一种踏实的满足感。这是一次用数据和逻辑说服自己的过程。
